ATV-DTV
Hace unos años, uno de los proyectos que mas me tuvo entretenido, fue los enlaces de televisión, es decir , en los que se transmite o recibe audio y vídeo en tiempo real. Los equipos no eran tan fáciles de comprar ni asequibles; así como los conocimientos han de ser un poco más elevados , ya que se necesita una precisa orientación en las antenas, tanto receptora como transmisora, y a la hora de ajustar los equipos instrumentos bastante caros.
No con ello quiero desanimar a aquellas personas que se quieran iniciar en este mundillo , la inversión inicial que si hizo, fue de unos 600€, pero actualmente por ebay se pueden conseguir equipos muy asequible por unos 60€.
Consta de un transmisor de ATV, que trabaja en la frecuencia de 1250MHz con una tensión de alimentación de 12v CC, tiene la entrada de audio y vídeo; así como una resistencia variable para ajustar la señal a 1 voltio. Le podéis encontrar en ELECTRÓNICA BARCELONA.
El receptor sirve cualquier receptor de satélite analógico , lo podéis encontrar a un precio bajo, ya que están en desuso por la nueva tecnología digital. Solo hay que realizar una pequeña modificación si usamos la antenas de dipolo cerrado que venden en el mismo sitio que compramos el transmisor ; ya que el receptor entrega una alimentación de 12 ó 24v para polarizar el LNB de la parabólica, pero al utilizar los dipolos cerrados , ponemos en cortocircuito dicha alimentación.
Las antenas directivas, al principio os recomiendo que compréis por lo menos una ( si es que el presupuesto se os queda muy limitado ) . La utilidad de dos antenas radica en que mientras por una recibes, por la otra transmites y así podéis hacer vídeo conferencia en tiempo real. Cosa que con una, tenéis que transmitir y después recibir.

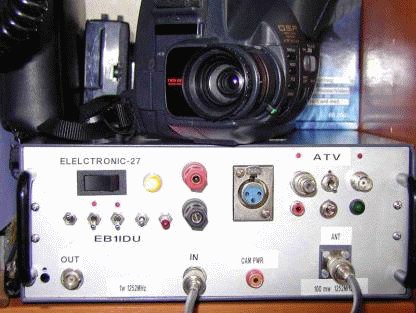

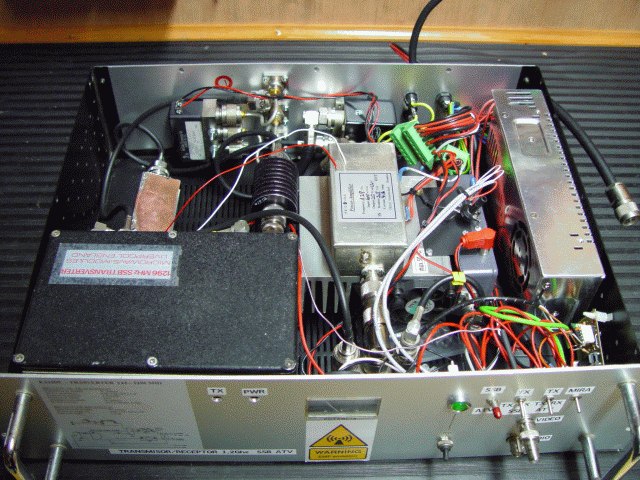

Todo este montaje, se modificó a la hora de fabricarme el trasverter de 1,2 Ghz, ya que aproveché a montar dentro del mismo módulo, el emisor de ATV y el trasverter de SSB y así poder utilizar la etapa de potencia de 15W.
También se introdujo dentro la mira de televisión, en blanco y negro, todo en un pack
ATV-DTV
Hace unos años, uno de los proyectos que mas me tuvo entretenido, fue los enlaces de televisión, es decir , en los que se transmite o recibe audio y vídeo en tiempo real. Los equipos no eran tan fáciles de comprar ni asequibles; así como los conocimientos han de ser un poco más elevados , ya que se necesita una precisa orientación en las antenas, tanto receptora como transmisora, y a la hora de ajustar los equipos instrumentos bastante caros.
No con ello quiero desanimar a aquellas personas que se quieran iniciar en este mundillo , la inversión inicial que si hizo, fue de unos 600€, pero actualmente por ebay se pueden conseguir equipos muy asequible por unos 60€.
Consta de un transmisor de ATV, que trabaja en la frecuencia de 1250MHz con una tensión de alimentación de 12v CC, tiene la entrada de audio y vídeo; así como una resistencia variable para ajustar la señal a 1 voltio. Le podéis encontrar en ELECTRÓNICA BARCELONA.
El receptor sirve cualquier receptor de satélite analógico , lo podéis encontrar a un precio bajo, ya que están en desuso por la nueva tecnología digital. Solo hay que realizar una pequeña modificación si usamos la antenas de dipolo cerrado que venden en el mismo sitio que compramos el transmisor ; ya que el receptor entrega una alimentación de 12 ó 24v para polarizar el LNB de la parabólica, pero al utilizar los dipolos cerrados , ponemos en cortocircuito dicha alimentación.
Las antenas directivas, al principio os recomiendo que compréis por lo menos una ( si es que el presupuesto se os queda muy limitado ) . La utilidad de dos antenas radica en que mientras por una recibes, por la otra transmites y así podéis hacer vídeo conferencia en tiempo real. Cosa que con una, tenéis que transmitir y después recibir.
Todo este montaje, se modificó a la hora de fabricarme el trasverter de 1,2 Ghz, ya que aproveché a montar dentro del mismo módulo, el emisor de ATV y el trasverter de SSB y así poder utilizar la etapa de potencia de 15W.
También se introdujo dentro la mira de televisión, en blanco y negro, todo en un pack
