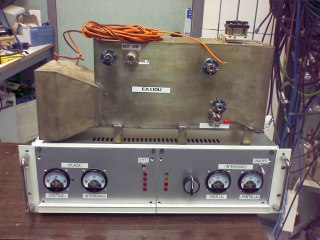

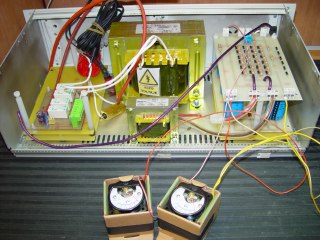

AMPLIFICADOR VHF (4CX250)
Un montaje osado para alguien que empezó la electrónica en una época en que las válvulas ya estaban en desuso.
Hay que empezar desde lo básico y extremar las precauciones, o si no, que se lo digan a un polímetro que tenía, pero mejor que le pase a él y no a mí, jejejeje.
Os dejo un enlace para descargar la documentación que usé para realizar este montaje
4CX250-VHF
Empezar, se empieza por varios flancos, cuando por un lado no podemos continuar, hay que seguir por otro, hasta conseguir los materiales poco a poco.
Luego, el contar con amigos para realizar las pruebas, bromas y demás, lo típico de los cacharreos. Alguna válvula coge un tono violeta, de churrasco, jeje.

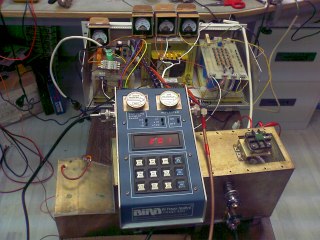

Y el resultado final es:

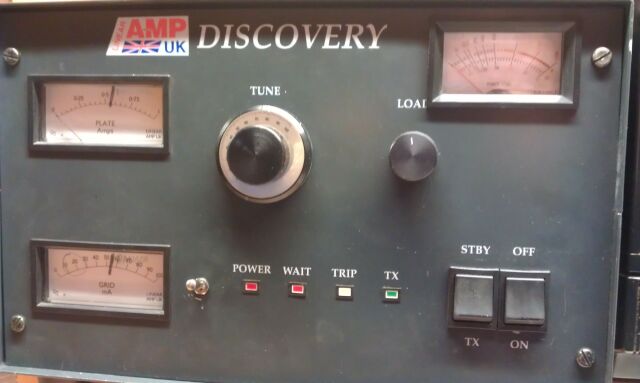

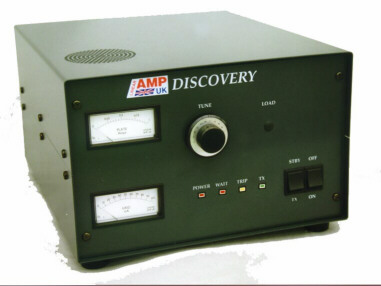

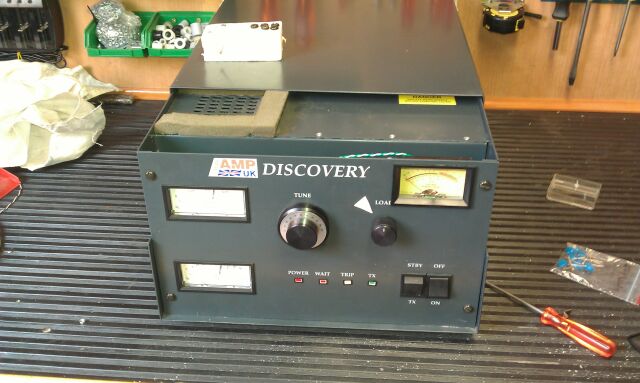

DISCOVERY (3CX800) -VHF
La otra opción es comprar uno comercial, nuevo o de segunda mano. También recomiendo utilizar el pensamiento de que " ande o no ande, burro grande ", así que con este modelo ya se dispone de 800w en VHF, aunque en pruebas le hemos puesto hasta 1100w.
Como ser de segunda mano, tuve varios problemas con el. Auto oscilaba, entregaba potencia en la entrada del equipo, tenía pistas de la placa de control rotas, etc...., menos mal que no estuve solo y mi compañero de concursos compartió la carga, jejeje.
El primer problema fue el mas grave, ya que me estropeó la emisora FT-847 en su recepción y antes un talkie con el que probamos la primera vez el amplificador y no nos dios cuenta del retorno. Al auto oscilar, me retornó mas de 10W medidos posteriormente con un bolómetro, por lo que me dejó con un gran susto....... ya que tuvo que pasar por el taller de reparación al quedarse sorda. Menos mal, que volvió a recuperarse y vuelve a tener un SINAD bueno para concursos.
Para evitar estas auto oscilaciones, mejoramos:
1º La disposición de la alimentación de la válvula, mejorando su masa.

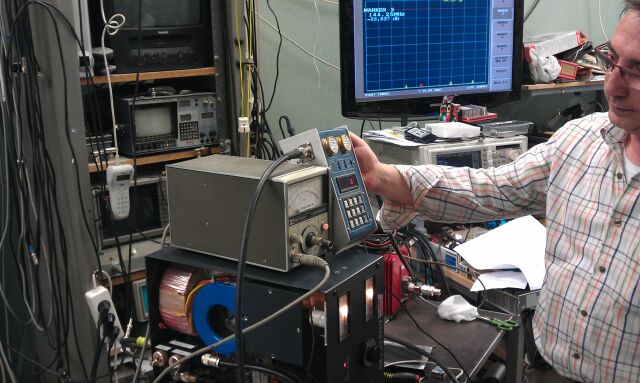

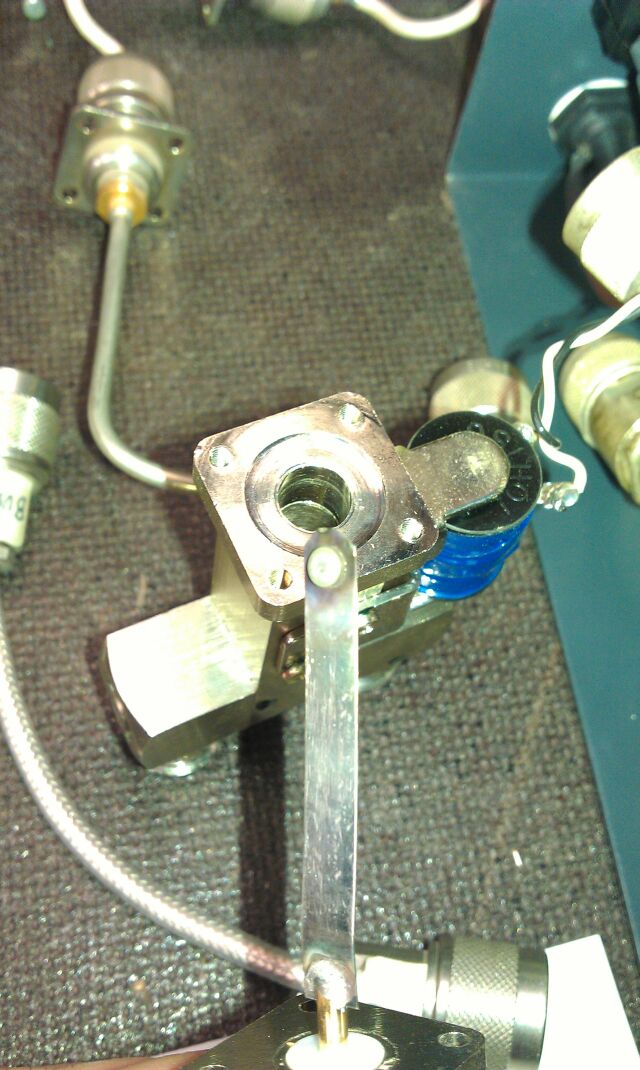

2º Se cambió el relé de salida, su aislamiento llegaba a 31dB. Aparte de que estaba ya bastante fogueado, poniendo el que traía en la entrada ( ya que en la entrada había un relé finder de doble circuito ?¿?¿? ). Un relé de estas características para VHF

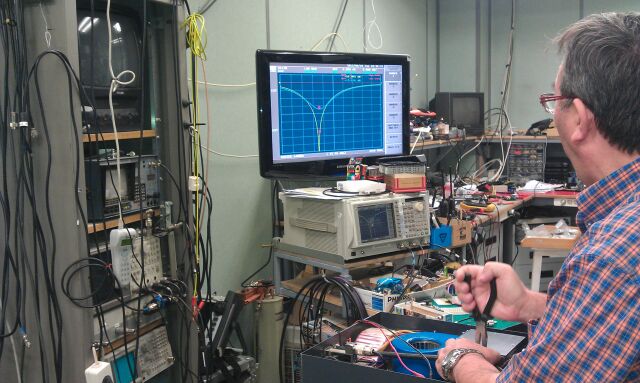

Con el nuevo relé a la salida, ya tenía un aislamiento de 72dB y apenas una pérdida de paso de 0.41dB.

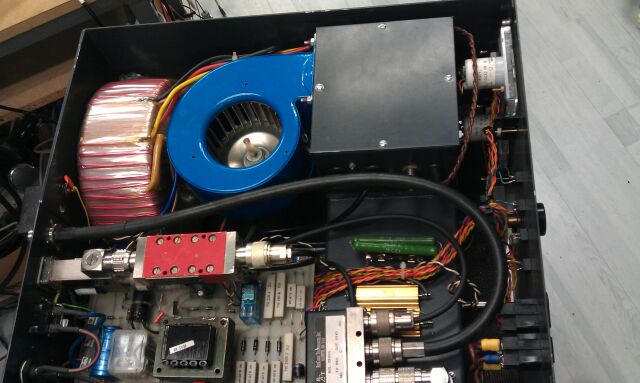

Bueno, jejeje, nos llegó otro susto, ya que volvió a auto oscilar ( aunque esta vez ya estábamos prevenidos ) y empezó a echar humo... todo esto sin meterle potencia, solo activando el PTT del lineal y se apagó por completo. Aquí descubrimos que la placa de control ya tenía mas de un remiendo (como se puede ver en las fotografías), ya que una de las cosas que se rompieron, fueron las resistencia de encendido; las que al encender el lineal, están unos segundos y luego se by-pasean...... pues no era así, todo el rato estuvieron trabajando, claro hasta que dijeron basta.
Pero también se rompieron unos condensadores, ya que al reparar el problema de las resistencias, ya si que no daba potencia, ni auto oscilaba ni nada.
Se quemaron los condensadores desacoplo de continua de la placa. Compré unos nuevos pero de 15Kv y seguía dando problemas..... estos condensadores deben ser DOORKNOB, ya que sino, no funciona el asunto.
Tengo que agradece a otros compañeros de diferentes distritos, que llamé por teléfono, que nos ayudaron a resolver todas estas averías. Nos enviaron modificaciones en la alimentación de la válvula para evitar las auto oscilaciones, nos comentaron lo de los condensadores y demás temas.
Bueno, ya empezaba a funcionar como debía haber sido 3 meses atrás. A partir de aquí solo fueron mejoras y no reparaciones.
Una de las mejoras fue el colocar en la excitación de la válvula, un atenuador para limitar siempre por debajo de 23w, ya que la emisora que utilizamos en los concursos da 65W. Y ajustar de nuevo
Otra mejora fue el colocar una sonda para saber la potencia de salida, sin tener que tener mas medidores por medio. Al principio íbamos a poner una sonda para tener potencia directa y reflejada, pero se nos complicaba demás el asunto y pensando que " lo mejor es enemigo de lo bueno" optamos por colocar una sonda y tener una lectura de la potencia.
Y ya por fin, después de meses de trabajo, cabreos y demás menesteres, el resultado final es un amplificador de VHF que entrega 800W como máximo, aunque es capaz de dar 1150W y lo mas seguro que su carga de trabajo normalmente este por los 400W.

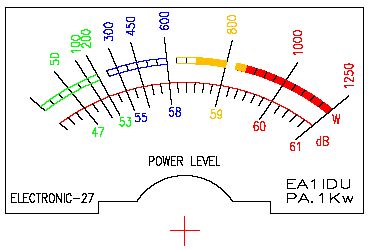

Para ello diseñe una gráfica a medida
AMPLIFICADOR VHF (4CX250)
Un montaje osado para alguien que empezó la electrónica en una época en que las válvulas ya estaban en desuso.
Hay que empezar desde lo básico y extremar las precauciones, o si no, que se lo digan a un polímetro que tenía, pero mejor que le pase a él y no a mí, jejejeje.
Os dejo un enlace para descargar la documentación que usé para realizar este montaje
4CX250-VHF
Empezar, se empieza por varios flancos, cuando por un lado no podemos continuar, hay que seguir por otro, hasta conseguir los materiales poco a poco.
Luego, el contar con amigos para realizar las pruebas, bromas y demás, lo típico de los cacharreos. Alguna válvula coge un tono violeta, de churrasco, jeje.
Y el resultado final es:
DISCOVERY (3CX800) -VHF
La otra opción es comprar uno comercial, nuevo o de segunda mano. También recomiendo utilizar el pensamiento de que " ande o no ande, burro grande ", así que con este modelo ya se dispone de 800w en VHF, aunque en pruebas le hemos puesto hasta 1100w.
Como ser de segunda mano, tuve varios problemas con el. Auto oscilaba, entregaba potencia en la entrada del equipo, tenía pistas de la placa de control rotas, etc...., menos mal que no estuve solo y mi compañero de concursos compartió la carga, jejeje.
El primer problema fue el mas grave, ya que me estropeó la emisora FT-847 en su recepción y antes un talkie con el que probamos la primera vez el amplificador y no nos dios cuenta del retorno. Al auto oscilar, me retornó mas de 10W medidos posteriormente con un bolómetro, por lo que me dejó con un gran susto....... ya que tuvo que pasar por el taller de reparación al quedarse sorda. Menos mal, que volvió a recuperarse y vuelve a tener un SINAD bueno para concursos.
Para evitar estas auto oscilaciones, mejoramos:
1º La disposición de la alimentación de la válvula, mejorando su masa.
2º Se cambió el relé de salida, su aislamiento llegaba a 31dB. Aparte de que estaba ya bastante fogueado, poniendo el que traía en la entrada ( ya que en la entrada había un relé finder de doble circuito ?¿?¿? ). Un relé de estas características para VHF
Con el nuevo relé a la salida, ya tenía un aislamiento de 72dB y apenas una pérdida de paso de 0.41dB.

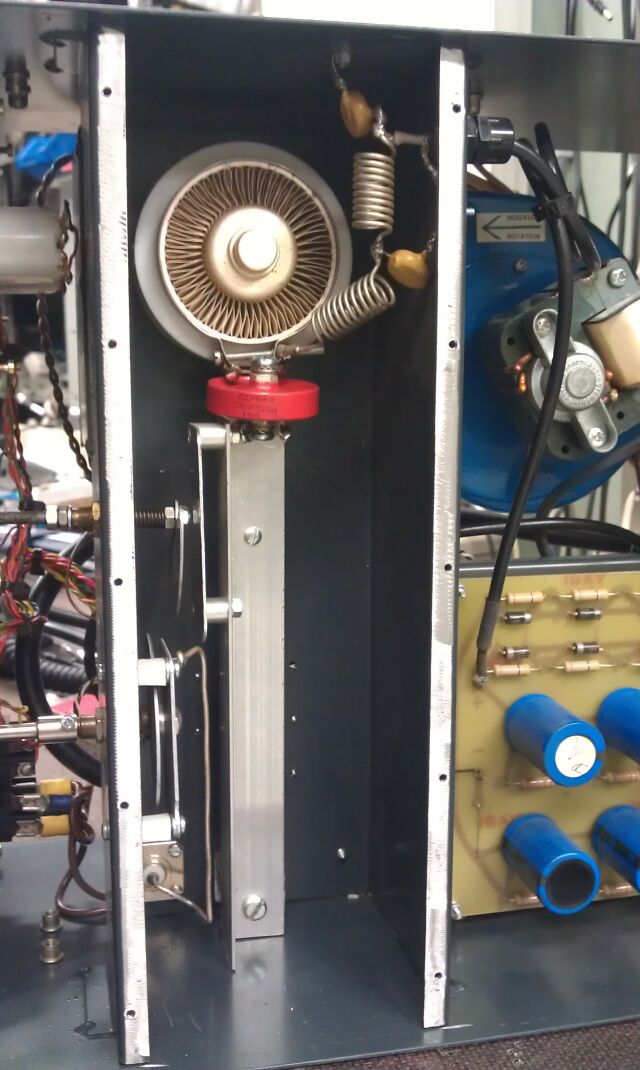

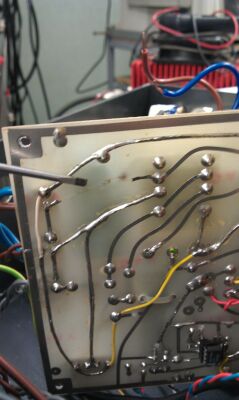

Bueno, jejeje, nos llegó otro susto, ya que volvió a auto oscilar ( aunque esta vez ya estábamos prevenidos ) y empezó a echar humo... todo esto sin meterle potencia, solo activando el PTT del lineal y se apagó por completo. Aquí descubrimos que la placa de control ya tenía mas de un remiendo (como se puede ver en las fotografías), ya que una de las cosas que se rompieron, fueron las resistencia de encendido; las que al encender el lineal, están unos segundos y luego se by-pasean...... pues no era así, todo el rato estuvieron trabajando, claro hasta que dijeron basta.
Pero también se rompieron unos condensadores, ya que al reparar el problema de las resistencias, ya si que no daba potencia, ni auto oscilaba ni nada.
Se quemaron los condensadores desacoplo de continua de la placa. Compré unos nuevos pero de 15Kv y seguía dando problemas..... estos condensadores deben ser DOORKNOB, ya que sino, no funciona el asunto.
Tengo que agradece a otros compañeros de diferentes distritos, que llamé por teléfono, que nos ayudaron a resolver todas estas averías. Nos enviaron modificaciones en la alimentación de la válvula para evitar las auto oscilaciones, nos comentaron lo de los condensadores y demás temas.
Bueno, ya empezaba a funcionar como debía haber sido 3 meses atrás. A partir de aquí solo fueron mejoras y no reparaciones.
Una de las mejoras fue el colocar en la excitación de la válvula, un atenuador para limitar siempre por debajo de 23w, ya que la emisora que utilizamos en los concursos da 65W. Y ajustar de nuevo
Otra mejora fue el colocar una sonda para saber la potencia de salida, sin tener que tener mas medidores por medio. Al principio íbamos a poner una sonda para tener potencia directa y reflejada, pero se nos complicaba demás el asunto y pensando que " lo mejor es enemigo de lo bueno" optamos por colocar una sonda y tener una lectura de la potencia.
Y ya por fin, después de meses de trabajo, cabreos y demás menesteres, el resultado final es un amplificador de VHF que entrega 800W como máximo, aunque es capaz de dar 1150W y lo mas seguro que su carga de trabajo normalmente este por los 400W.
Para ello diseñe una gráfica a medida
