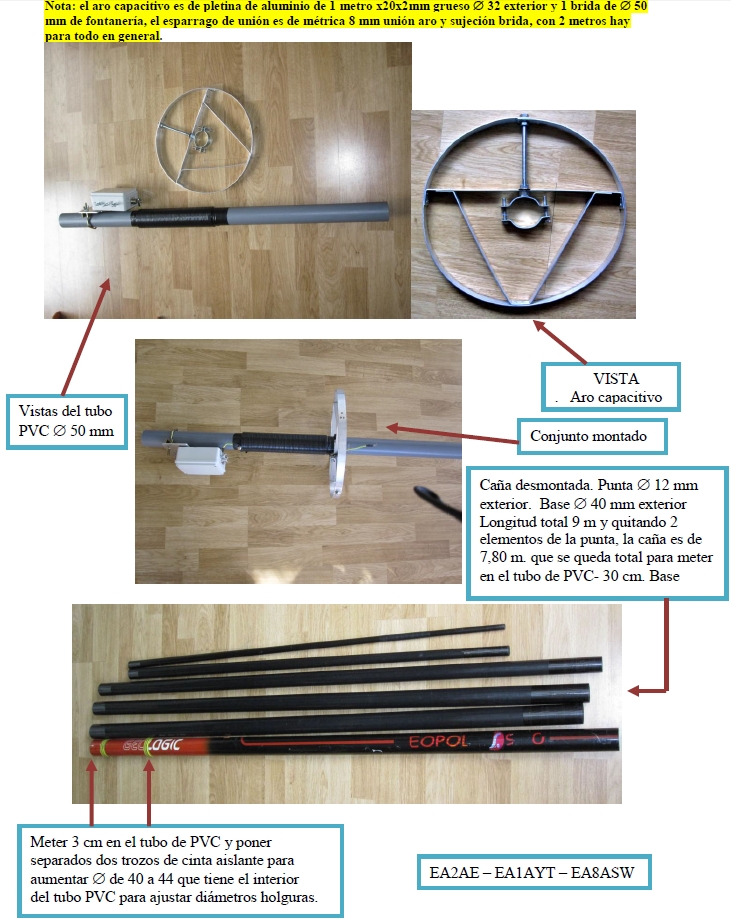

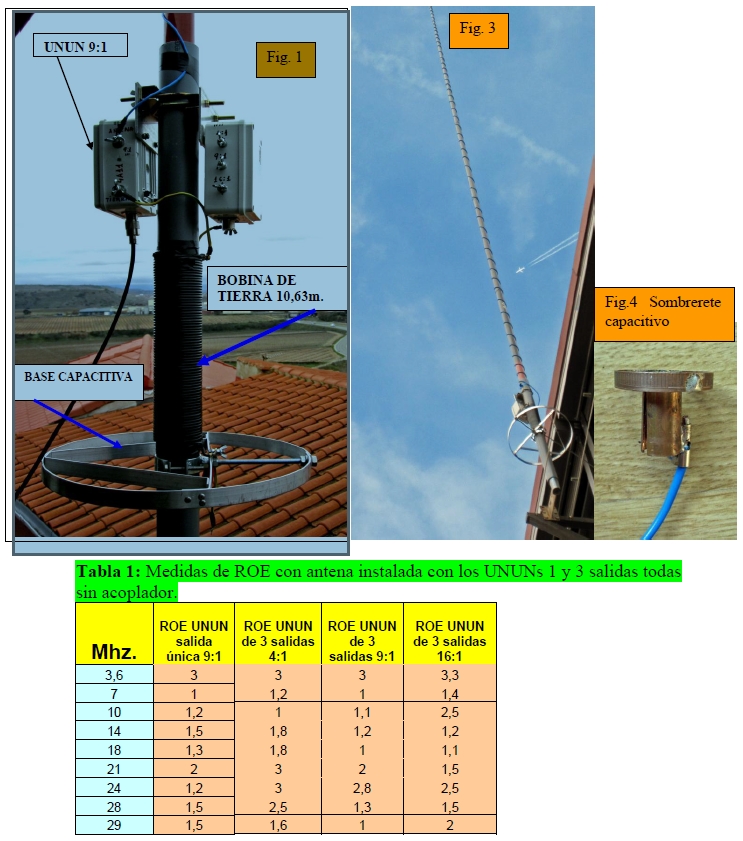

Compraremos 1 metro de tubo de PVC para fontanería de Ø 50 mm (el Ø interior del PVC = 44mm). Efectuaremos un taladro de 4 mm Ø a unos 30-cm del extremo superior y pondremos un tornillo de 4 mm pasante de unos 75mm de largo, que servirá de tope para que la caña descanse dentro, además nos sirve como punto de unión entre la tierra que sale del UNUN y la bobina que forma el plano de tierra. A partir de este punto bobinamos el mencionado plano de tierra sobre el mismo tubo con 68 espiras juntas y formado por 10,63 m. de cable eléctrico forrado de 2,5mm2; una vez completa la bobina efectuaremos otro taladro y pondremos un tornillo pasante igual al anterior que servirá de terminal para unión con la contra antena y como punto de unión entre la bobina y una base capacitiva que mejora el comportamiento de tierra; está formada por un aro metálico de aprox. 32 cm Ø y una brida para tubo de fontanería de interior 50 mm y rosca 8 mm, las pletinas son de aluminio de 1 m x20x2mm grueso las hay en bricolaje…..Ver Figura 1 (al final del documento). .

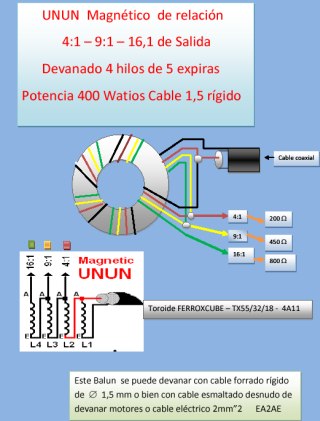

Tras muchas pruebas, hemos seleccionado por su buen comportamiento en HF un toroide de Ferroxcube con material 4A11 y de medidas 55/32/18 que puede soportar perfectamente 500 w. Una vez bobinado podemos meterlo en una caja de conexiones eléctricas de 8x8 cm apróx. Este Unun está formado por 5 espiras trifilares en bobinado paralelo con cable forrado de 1,5 mm2 y cuyas características están descritas en el artículo anteriormente mencionado del mes de marzo. También hemos realizado una versión con 3 salidas, 4:1,9:1 y 16:1 en este caso se realiza con 4 hilos en paralelo.

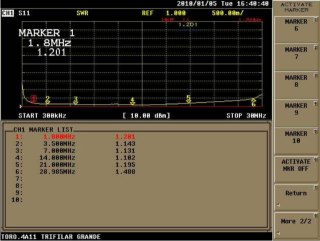

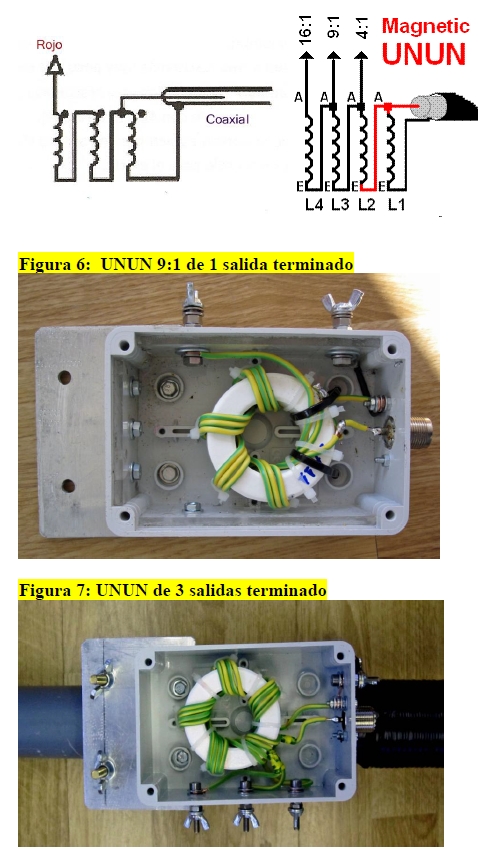

Ver esquemas en figura 5 y su construcción en la Fig. 6 y 7. Las medidas realizadas por EA1AYT han constatado su buen comportamiento en HF, podemos verlas en …..Figura 2 (al final del documento). .
