BATERIAS

El disponer de una energía auxiliar, en una instalación de radioaficionado es bastante apropiado.

Para este propósito, el disponer de un panel solar con baterías cubrirá las necesidades energéticas para un periodo no muy prolongado, pero útil si perdemos la principal fuente energía.

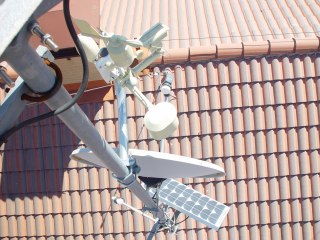

La orientación a la que se debe colocar un panel solar, es hacia el SUR estando en este hemisferio y la inclinación, al tener un panel fijo, es mas o menos la misma que tenemos de latitud, que en este caso sería una inclinación de 42º




La otra parte, es donde almacenar esa energía conseguida del Sol, que en este caso, serían baterías, utilizando un regulador solar para la ocasión.




Lo mejor es utilizar baterías de mantenimiento y no de arranque, pero la economía es la economía y de baterías de coches ( que son de arranque ) son mas fáciles de conseguir.

Existe un problema cuando queremos utilizar mas de una batería, ya que cuando una se estropea o se queda en corto, arrastra a las demás. Para evitar eso, hay que utilizar diodos SCHOTTKY.

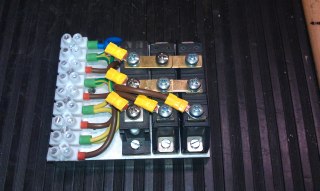

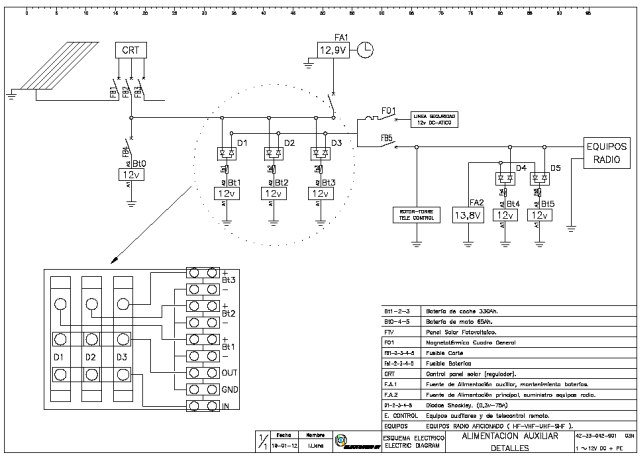

El montaje que he realizado para esto es el siguiente:

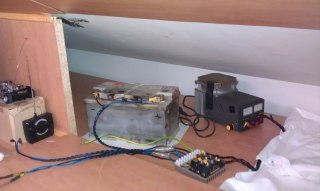

De esta forma, la energía llega a todas las baterías, en la misma línea monto una fuente de alimentación ajustada a una tensión menor para que en periodos de falta de sol, mantengan las baterías.

Luego todas las baterías proporcionan su energía al sistema, pero al poner otro diodo en serie, evitamos que puedan robar energía a otra batería que se quede por ejemplo en corto.

Y ya finalmente a nuestro sistema principal.

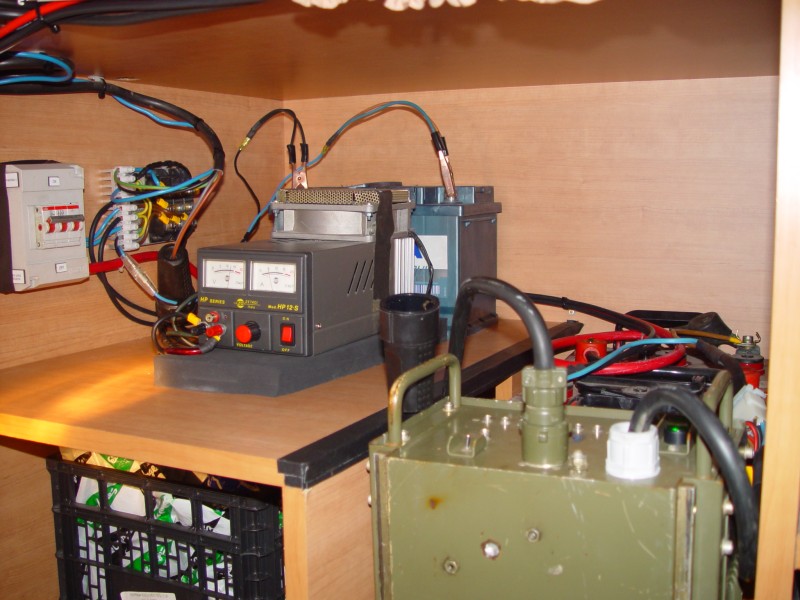

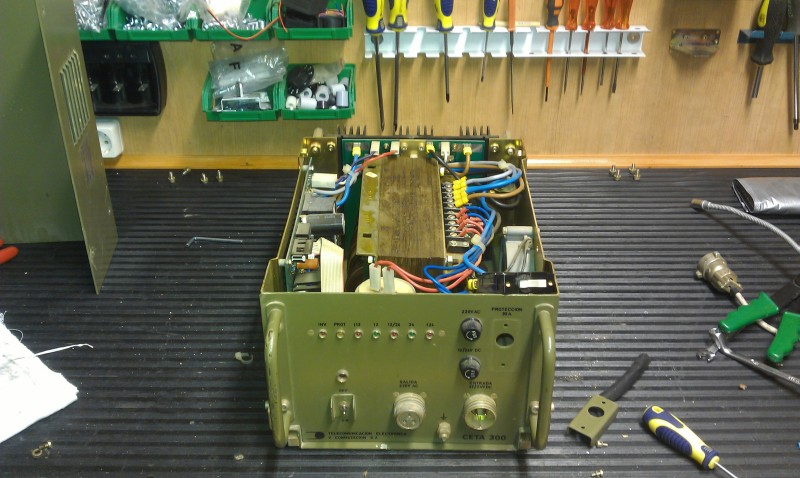

Como ampliación a finales del 2014, ha sido la incorporación de nuevas baterías de 6v de mantenimiento, junto con un conversor de 12v DC a 220v AC, versión militar que por ahora se ha probado con taladros de 1200w y funciona perfectamente. Gracias Adrián.



Ahora todo el conjunto, está mejor ubicado y con nuevo cableado con sección a medida.

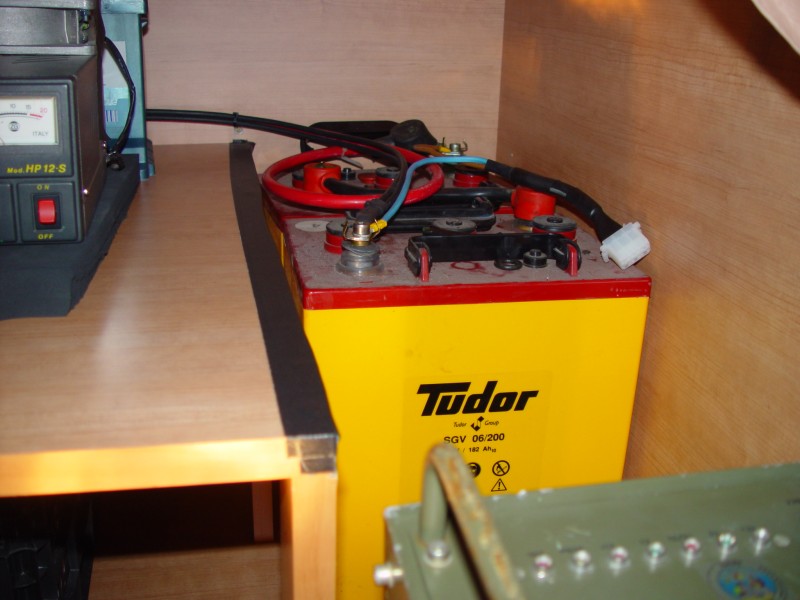

Dos baterías de 6v, con capacidad de suministrar 182 amperios a la hora.


Fecha de actualización 11/11/2022
