CAVIDADES & FILTROS
Hay varios tipos de filtros así como distintas clasificaciones para estos filtros de acuerdo con la parte del espectro que dejan pasar y que atenúan hay:
Filtros pasa bajo.
Filtros pasa alto.
Filtros pasa banda.
Los filtros son los elementos que utilizamos para atenuar, rechazar o dejar pasar las emisiones de radio.
Utilizando sus indicaciones y con los cálculos que puedes realizar desde el archivo de Excel, que tienes en DOCUMENTACION, se puede realizar la cavidad a la frecuencia deseada.
CAVIDADES & FILTROS
Hay varios tipos de filtros así como distintas clasificaciones para estos filtros de acuerdo con la parte del espectro que dejan pasar y que atenúan hay:
Filtros pasa bajo.
Filtros pasa alto.
Filtros pasa banda.
Los filtros son los elementos que utilizamos para atenuar, rechazar o dejar pasar las emisiones de radio.
Utilizando sus indicaciones y con los cálculos que puedes realizar desde el archivo de Excel, que tienes en DOCUMENTACION, se puede realizar la cavidad a la frecuencia deseada.
| Filtro STUB coaxial | ||
| Frecuencia | 430 | Mhz |
| μ dielectr. | 2,25 | ε |
| V. luz | 299792 | c |
| Longitud | 116,199 | mm |
| Ancho Banda | 9 | % |
| Fr. Inicio | 391,3 | Mhz |
| Fr. Fin | 468,7 | Mhz |
| L. corto | pasa banda | |
| L. abierto | rechaza banda | |
| Impedancia línea coaxial | ||
| Radio vivo | 16,6623 | mm |
| Radio malla | 38,37 | mm |
| μ dielectr. | 1,0005 | ε |
| Impedancia | 50,0004 | Ω |
| ε - vacio | 1,0000 | ε |
| ε - aire | 1,0005 | ε |
| ε - RG | 2,25 | ε |
| % velocidad | 99,8 | % |
| 1,00401 | ε | |
Utilizando los cálculos para fabricar un filtro STUB coaxial y los cálculos para determinar la impedancia de una línea coaxial, podemos fabricarnos un filtro a medida de la frecuencia que deseamos atenuar o dejar pasar.
Un ejemplo práctico de esto, son las cavidades
Las cavidades resonantes son unos elementos
que utilizamos para filtrar las emisiones de radio. Es un filtro pasa
banda, en la que nos interesa tener la menor pérdida de paso posible a
una frecuencia determinada, pero que después de un ancho de banda
pequeño, nos atenué todo lo demás.
En el montaje realizado, tenemos un elemento que nos sirve, pero con sus limitaciones, como podréis ver mas adelante, ya que la cavidad de fabricación casera, va atenuando paulatinamente y una cavidad profesional lleva incorporado un filtro NOTCH, en el que atenuamos mas la frecuencia de recepción, para que la transmisión no nos la deje sorda.

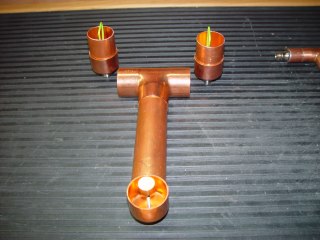

Siguiendo el artículo de EA4NH, nos pusimos a fabricar una cavidad resonante para el repetidor de EchoLink, para UHF.
Utilizando sus indicaciones y con los cálculos que puedes realizar desde el archivo de Excel, que tienes en DOCUMENTACION, se puede realizar la cavidad a la frecuencia deseada.
El montaje se realizó para UHF, ya que para VHF las medidas se disparan un poco, pero para gustos los colores, aquí os dejo las tablas ya calculadas para utilizar tubería comercial.

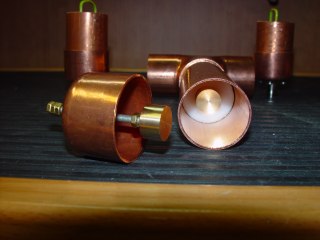

Si disponéis de algún amigo, como en este caso nosotros de EA1HUA, que calculamos el vivo a partir del diámetro exterior, para utilizar tubería de cobre estándar y que te fabriquen en latón, el tubo a medida. La longitud depende de cada frecuencia, aquí tenéis los cálculos.
En el montaje realizado, tenemos un elemento que nos sirve, pero con sus limitaciones, como podréis ver mas adelante, ya que la cavidad de fabricación casera, va atenuando paulatinamente y una cavidad profesional lleva incorporado un filtro NOTCH, en el que atenuamos mas la frecuencia de recepción, para que la transmisión no nos la deje sorda.
Siguiendo el artículo de EA4NH, nos pusimos a fabricar una cavidad resonante para el repetidor de EchoLink, para UHF.
Utilizando sus indicaciones y con los cálculos que puedes realizar desde el archivo de Excel, que tienes en DOCUMENTACION, se puede realizar la cavidad a la frecuencia deseada.
El montaje se realizó para UHF, ya que para VHF las medidas se disparan un poco, pero para gustos los colores, aquí os dejo las tablas ya calculadas para utilizar tubería comercial.
Si disponéis de algún amigo, como en este caso nosotros de EA1HUA, que calculamos el vivo a partir del diámetro exterior, para utilizar tubería de cobre estándar y que te fabriquen en latón, el tubo a medida. La longitud depende de cada frecuencia, aquí tenéis los cálculos.
| Radio vivo | 4,76 | mm | tubo 3/16 | 4,76 | Fr:50 | 1429mm |
| Radio malla | 10,96 | mm | tubo 1/2 | 11,07 | Fr:144 | 496mm |
| μ dielectr. | 1,0005 | ε | Fr:430 | 166mm | ||
| Impedancia | 49,9931203 | Ω | 50,59 | Fr:1296 | 55mm |
| Radio vivo | 22,1603402 | mm | tubo 7/8 | 22,22 | Fr:50 | 1429mm |
| Radio malla | 51,03 | mm | tubo 2-1/8 | 51,03 | Fr:144 | 496mm |
| μ dielectr. | 1,0005 | ε | Fr:430 | 166mm | ||
| Impedancia | 49,9994063 | Ω | 50,01 | Fr:1296 | 55mm |

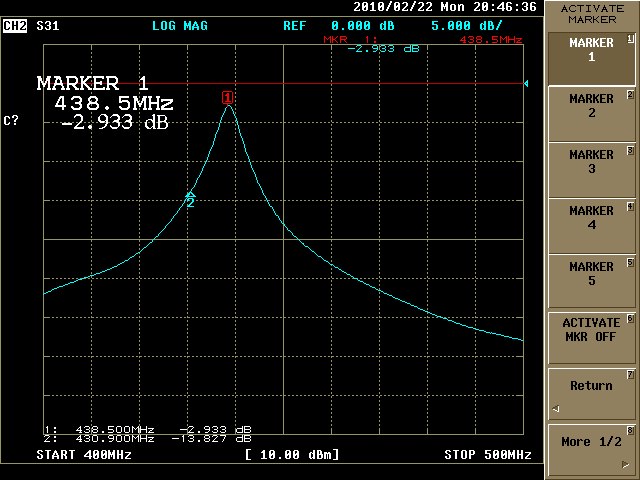

Su funcionamiento, no esta nada mal, para gastarte 20€ en el material. Este es su funcionamiento, una pérdida de paso de casi -3dB, ( es decir, se pierde el doble ) y atenuamos en -13dB la entrada del repetidor..................como cacharreo esta bien, pero se pierde demasiado.

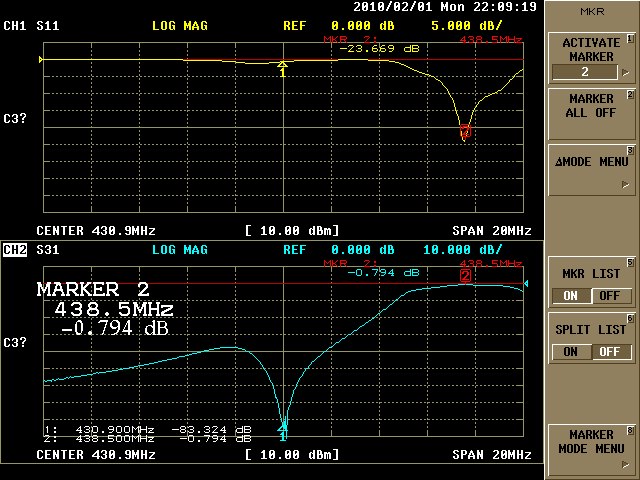

La solución fue el utilizar uno profesional, que tenía algún deterioro, pero que se pudo reparar y quedó de la siguiente forma, con una pérdida de paso de -0.79dB y atenuando la entrada del repetidor con -83dB y claro, con una adaptación de -23.6dB ( 1.14 VSWR)
Lo bueno es que es posible su montaje y funcionar funciona, claro que hay que comparar el precio con la calidad, 20€ frente a 500€, cada cual que decida.
